MS525AL | ||
---|---|---|
PACKAGE | 50 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | GROMMET | WASHER | NUT | CAP |
Φ17.5x41.5 | RG9,RG54 | RW15 | NH9 | FT |
TR416 | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | RIM HOLE(MN/IN.) | GROMMET | WASHER | NUT | CAP |
Φ18.5x40 | Φ16x.625” | RG39 | RW13 | NH4 | FT |
TR416L | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | RIM HOLE(MN/IN.) | GROMMET | WASHER | NUT | CAP |
Φ16.7x59 | Φ11.5/.453” | RG59 | RW8 | NH4 | FT |
TR416SS | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | RIM HOLE(MN/IN.) | GROMMET | WASHER | NUT | CAP |
Φ14x38 | Φ1.5/.453” | V801 | RW8 | RW8 | FT |
TR-33E | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | RIM HOLE(MM/IN.) | GROMMET | WASHER | NUT | CAP |
Φ14x33 | Φ11.5/.453” | HRG2x2 | RW5 | HN2x2 | ET/BT |
TR-43E | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | RIM HOLE(MM/IN.) | GROMMET | WASHER | NUT | CAP |
Φ14x43 | Φ11.5/.453” | HRG2x2 | RW5 | HN2x2 | ET/BT |
TR-48E | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | RIM HOLE(MM/IN.) | GROMMET | WASHER | NUT | CAP |
Φ14x48 | Φ11.5/.453” | HRG2x2 | RW5 | HN2x2 | ET/BT |
VS-8 | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | RIM HOLE(MN/IN.) | GROMMET | WASHER | NUT | CAP |
Φ16x38 | Φ11.5/.453” | HRG1,HG2 | RW12 | HN2x2 | ET/BT |
VS-8-45°C | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EF.LENGTH(MM) | RIM HOLE(MN/IN.) | GROMMET | WASHER | NUT | CAP |
Φ16x53-45° | Φ11.5/.453” | HRG1,HG2 | RW12 | HN2x2 | ET/BT |
VS-8-90°C | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
EFF. LENGTH(MM) | RIM HOLE (MM/IN.) | GROMMET | WASHER | NUT | CAP |
Φ16x63-90° | Φ11.5/.453” | HRG1,HG2 | RW12 | HN2x2 | ET/BT |
TR500 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EF.LENGTH(MM) | CORE | GROMMET | WASHER | NUT | CAP |
V3.21.3 | Φ19x55 | 9002# | RG15 | RW8 | HN13 | VC2/VC3 |
TR501 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EF.LENGTH(MM) | CORE | GROMMET | WASHER | NUT | CAP |
V3.21.3 | Φ19x42 | 9002# | RG15 | RW8 | HN13 | VC2/VC3 |
TR570 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EF.LENGTH(MM) | CORE | GROMMET | WASHER | NUT | CAP |
V3.21.4 | Φ19x84 | 9002# | RG15 | RW8 | HN13 | VC2/VC3 |
TR575 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EF.LENGTH(MM) | CORE | GROMMET | WASHER | NUT | CAP |
V3.21.1 | Φ19x33 | 9002# | RG15 | RW8 | HN13 | VC2/VC3 |

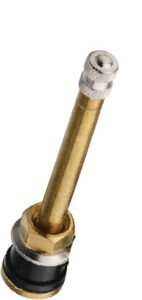

TR571 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EF.LENGTH(MM) | CORE | GROMMET | WASHER | NUT | CAP |
V3.21.5 | Φ19x90 | 9002# | RG15 | RW8 | HN13 | VC2/VC3 |
TR572 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EF.LENGTH(MM) | CORE | GROMMET | WASHER | NUT | CAP |
V3.21.6 | Φ19x100 | 9002# | RG15 | RW8 | HN13 | VC2/VC3 |
TR573 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EF.LENGTH(MM) | CORE | GROMMET | WASHER | NUT | CAP |
V3.21.7 | Φ19x115 | 9002# | RG15 | RW8 | HN13 | VC2/VC3 |
TR574 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EF.LENGTH(MM) | CORE | GROMMET | WASHER | NUT | CAP |
V3.21.8 | Φ19x131 | 9002# | RG15 | RW8 | HN13 | VC2/VC3 |
TR509 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
8713 | Φ23x138.5/90° | 9002# | RG46 | HN17 | VC2/VC3 |
TR510 | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
8717 | Φ23x157.5/90° | 9002# | RG46 | HN17 | VC2/VC3 |
V3-20series | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
V3-20-1 | Φ16x41 | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-2 | Φ16x95/17.50 | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-3 | Φ16x82 | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-4 | Φ16x90/27° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-5 | Φ16x70/27° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-6 | Φ16x115/27° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-7 | Φ16x80/27° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-8 | Φ16x119/12° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-9 | Φ16x102/12° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-10 | Φ16x80/28° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-11 | Φ16x100/42° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
V3-20-12 | Φ16x100/27° | 9002# | RG60 | V9.07.2 | VC2/VC3 |
TR543D | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
CORE | GROMMET | NUT | CAP | A | B | β° |
9002# | RG60 | HN21 | VC2/VC3 | 25 | 35 | 60 |
TR544D | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
CORE | GROMMET | NUT | CAP | A | B | β° |
9002# | RG60 | HN21 | VC2/VC3 | 25 | 49 | 60 |
TR545D | ||
---|---|---|
PACKAGE | 25 pcs/bag, 10 bags/case |
CORE | GROMMET | NUT | CAP | A | B | β° |
9002# | RG60 | HN21 | VC2/VC3 | 25 | 66 | 60 |
V3-12 | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
V3-12-1 | Φ26x21.5x40 | 9002# | 9.11.4 | V9.13.1 | FT |
V3-12-2 | Φ26x21.5x94 | 9002# | 9.11.4 | V9.13.1 | FT |
V3-13 | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
V3-13-1 | D:46.5 A:42.5 W:153° | 9002# | 9.11.4 | V9.13.1 | FT |
V3-13-2 | D:30 A:29 W:126° | 9002# | 9.11.4 | V9.13.1 | FT |
V3-14 | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
V3-14-1 | A:26 B:21.5 C:24.5 | 9002# | 9.11.4 | V9.13.1 | FT |
V3-14-2 | A:45 B:21.5 C:24.5 | 9002# | 9.11.4 | V9.13.1 | FT |
V3-14-3 | A:37 B:21.5 C:24.5 | 9002# | 9.11.4 | V9.13.1 | FT |
V3-16 | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
V3-16-1 | A:36 B:29 W:150° | 9002# | 9.11.4 | V9.13.1 | FT |
V3-17 | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
V3-17-1 | B:3.15 A:99 W:172° | 9002# | 9.11.2 | V9.13.1 | FT |
V3-17-2 | B:3.15 A:116 W:172° | 9002# | 9.11.2 | V9.13.1 | FT |
V3-18 | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
V3-18-1 | B:64 D:24.5 E:14.5 W:146° | 9002# | 9.11.2 | V9.13.1 | FT |
V3-18-2 | B:81 D:24.5 E:14.5 W:146° | 9002# | 9.11.2 | V9.13.1 | FT |
V3-18-4 | B:51 D:37.5 E:19.5 W:138° | 9002# | 9.11.2 | V9.13.1 | FT |
V3-18-5 | B:68 D:37.5 E:19.5 W:138° | 9002# | 9.11.2 | V9.13.1 | FT |
V3-19 | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
ETRTO NO.(REF.NO.) | EFF.LENGTH(MM) | CORE | GROMMET | NUT | CAP |
V3-19-1 | B:92 D:14.5 E:145 W:147° | 9002# | 9.11.2 | V9.13.1 | FT |
V3-19-2 | B:76 D:15 E:152 W:145° | 9002# | 9.11.2 | V9.13.1 | FT |
V3-19-4 | B:91 D:10 E:162 W:155° | 9002# | 9.11.2 | V9.13.1 | FT |
TR-650-03 | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
TRNO. | STEM NO. | ETRTO NO. | A | B | β |
TR-650-03 | TR-650-02 | V5.04.1 | 27 | 80 | 80 |
TR-651-03 | TR-651-02 | V5.04.2 | 32 | 119 | 90 |
TR-652-03 | TR-652-02 | 27 | 140 | 86 | |
TR-653-03 | TR-653-02 | 27 | 64 | 80 | |
TR-654-03 | TR-654-02 | 27 | 80 | 60 | |
TR-655-03 | TR-655-02 | 27 | 80 | 74 | |
TR-656-03 | TR-656-02 | 64 | 94 | 90 | |
TR-657-03 | TR-657-02 | 27 | 102 | 80 | |
TR-658-03 | TR-658-02 | 27 | 140 | 80 | |
TR-659-03 | TR-659-02 | 48 | 89 | 90 |
PVR30 | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
Ref Length(mm) | Rim holes(mm/in) | Rubber Grommet | Nut | Cap |
Φ15x63x90° | Φ11.5/.453” | HRG2 HG2 | NH2 | VC8-E |
PVR32 | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
Ref Length(mm) | Rim holes(mm/in) | Nut | Cap |
Φ15x54x90° | Φ11.5/.453” | SNM5 | VC8-E |
PVR70 | ||
---|---|---|
PACKAGE | 100 pcs/bag, 10 bags/case |
Ref Length(mm) | Rim holes(mm/in) | Cap |
Φ20x30x90° | Φ11.5/.453” | VC8-E |
SINGLE BEND TYPE | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
TRNO. | A | B | α° |
V3.02.2 | 22.5 | 43 | 120 |
V3.02.3 | 33 | 44.5 | 95 |
V3.02.5 | 20.5 | 47.5 | 90 |
V3.02.7 | 22.5 | 71.5 | 100 |
V3.02.8 | 20.5 | 89.5 | 94 |
V3.02.9 | 20.5 | 99.5 | 94 |
V3.02.10 | 20.5 | 115 | 94 |
V3.02.11 | 20 | 126 | 98 |
V3.02.12 | 20.5 | 132 | 94 |
V3.02.13 | 20.5 | 133.5 | 90 |
V3.02.14 | 20.5 | 138.5 | 94 |
V3.02.15 | 20.5 | 145.5 | 940 |
V3.02.16 | 20.5 | 149.5 | 90 |
V3.02.17 | 20.5 | 156.5 | 90 |
V3.02.18 | 22.5 | 74.5 | 90 |
V3.02.19 | 20.5 | 60 | 94 |
V3.02.23 | 29.5 | 66.5 | 90 |
V3.02.24 | 20.5 | 117 | 90 |
V3.02.27 | 20 | 75 | 94 |
DOUBLE BEND TYPE | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
TRNO. | A | B | C | α° | β° |
V3.04.1 | 20.5 | 32 | 37 | 90 | 130 |
V3.04.2 | 20.5 | 38 | 41.5 | 90 | 153 |
V3.04.3 | 20 | 59 | 38.5 | 94 | 163 |
V3.04.4 | 20 | 74 | 40 | 94 | 144 |
V3.04.5 | 20 | 76 | 47.5 | 90 | 153 |
V3.04.6 | 20 | 86 | 47.5 | 90 | 153 |
V3.04.10 | 20.5 | 47 | 53 | 90 | 154 |
V3.04.11 | 20.5 | 47 | 63.5 | 90 | 154 |
V3.04.17 | 20 | 65 | 45 | 90 | 160 |
V3.04.24 | 20 | 58 | 47 | 94 | 164 |
V3.04.26 | 20 | 59 | 47 | 94 | 189 |
triple bend type | ||
---|---|---|
PACKAGE | 50 pcs/bag, 5 bags/case |
TRNO. | A | B | C | D | α° | β° |
V3.06.1 | 20.5 | 30.5 | 19.5 | 35.5 | 90 | 139 |
V3.06.2 | 20.5 | 44.5 | 12 | 37.5 | 90 | 125 |
V3.06.3 | 20.5 | 46.5 | 20.5 | 47.5 | 90 | 140 |
V3.06.5 | 20.5 | 62.5 | 19.5 | 49 | 90 | 139 |
V3.06.6 | 20 | 79.5 | 19.5 | 37.5 | 90 | 139 |
V3.06.7 | 20.5 | 45.5 | 18.5 | 42.5 | 90 | 137 |
V3.06.8 | 24.5 | 61.5 | 14.5 | 50.5 | 94 | 153 |
V3.06.9 | 20.5 | 67.5 | 19.5 | 54.5 | 90 | 139 |
V3.06.12 | 23.5 | 71.5 | 19.5 | 25.5 | 90 | 150 |
V3.06.14 | 20 | 50 | 13 | 40 | 94 | 153 |
V3.06.15 | 20 | 60 | 13 | 40 | 94 | 153 |
V3.06.16 | 20 | 62 | 13 | 50 | 94 | 153 |
V3.06.17 | 20 | 75 | 13 | 50 | 94 | 153 |
V3.06.18 | 20.5 | 94 | 43 | 47 | 90 | 159 |
